[ 7주차 ] 확산공정

확산공정 이해하기

- 도핑 프로파일, 프리데포지션, 드라이브인, Fick 법칙, 접합깊이, Thermal Budget까지 -

Diffusion Doping Profile Predeposition Drive-in Junction Depth Fick's Law erfc Profile Gaussian Profile Thermal Budget Lateral Diffusion

📕 글의 목적
 이 글은 반도체 공정 입문 7주차 확산공정 내용을 바탕으로, 실리콘 내부에 불순물을 넣고 이동시켜 원하는 전기적 특성을 만드는 과정을 전체 흐름으로 정리한 글이다. 확산공정은 단순히 도펀트를 넣는 공정이 아니라, CMOS 트랜지스터의 소스·드레인 저항, 채널 특성, LDD 구조, 문턱전압, 접합깊이를 설계값에 맞게 조절하는 핵심 공정이다.
 핵심은 프리데포지션과 드라이브인을 각각 “도즈를 결정하는 단계”와 “접합깊이를 결정하는 단계”로 나누어 이해하고, Fick 법칙을 통해 농도 프로파일이 시간과 온도에 따라 어떻게 변하는지 연결하는 것이다.

목차

• 1. 확산공정이 필요한 이유
• 2. CMOS 트랜지스터의 도핑 프로파일
• 3. 실리콘 도핑에 사용하는 불순물
• 4. 확산공정의 기본 구조: 프리데포지션과 드라이브인
• 5. 확산공정과 이온주입공정의 차이
• 6. pn 접합과 접합깊이
• 7. 고체 용해도와 전기적 활성화
• 8. 확산의 기본 개념
• 9. Fick의 제1법칙
• 10. Fick의 제2법칙
• 11. 무한공급원 확산: 프리데포지션
• 12. 프리데포지션에서 접합깊이 계산
• 13. 총 불순물 주입량 Q
• 14. 확산계수와 온도 의존성
• 15. 제한공급원 확산: 드라이브인
• 16. 드라이브인과 접합깊이
• 17. 단계별 연속확산과 Thermal Budget
• 18. 수평확산과 소자 미세화 문제
• 19. 불순물의 결정격자 내 위치
• 20. 불순물 확산 메커니즘
• 21. 확산장비
• 22. 강의 흐름에서 보충해야 할 핵심 연결
• 23. 이번 강의의 전체 흐름
• 24. 핵심 개념 정리
• 25. 한 문장 결론

1. 확산공정이 필요한 이유

 반도체 소자는 실리콘 결정 자체만으로 원하는 기능을 수행하지 않는다. 순수한 실리콘은 전기전도도가 낮고, 전자와 정공의 농도도 소자 동작에 맞게 조절되어 있지 않다. 따라서 실리콘의 특정 위치에 불순물을 넣어 n형 영역 또는 p형 영역을 만들고, 이 영역들을 조합해 트랜지스터, 다이오드, 웰, 접합, 소스, 드레인, 채널을 형성한다.

 이처럼 반도체 내부의 전기적 특성을 조절하기 위해 의도적으로 불순물을 넣는 과정을 도핑(Doping)이라고 한다. 그리고 도핑된 불순물이 고온에서 농도 차이에 의해 실리콘 내부로 이동하는 현상을 이용하는 공정이 확산공정(Diffusion process)이다.

 확산공정의 목적은 단순히 불순물을 많이 넣는 것이 아니다. 불순물이 어느 위치에, 어느 농도로, 어느 깊이까지 존재하는지를 설계해야 한다. 이 도핑 농도 분포가 트랜지스터의 전류 구동 능력, 문턱전압, 접합 누설, 접촉저항, 짧은 채널 효과를 결정한다.

목적	설명
n형/p형 영역 형성	전자 또는 정공이 많은 영역을 만들어 pn 접합과 트랜지스터 구조를 형성한다.
접합깊이 조절	p형과 n형 영역의 경계가 형성되는 깊이, 즉 junction depth를 제어한다.
저항 조절	소스, 드레인, 웰, 채널, 콘택 영역의 저항을 도핑 농도로 조절한다.
문턱전압 조절	채널 도핑 농도를 조절하여 MOSFET의 VTH를 설계값에 맞춘다.
전계 완화	LDD 구조를 통해 드레인 근처의 전계 집중을 줄이고 hot carrier 문제를 완화한다.

 따라서 확산공정은 “불순물을 퍼뜨리는 공정”이면서 동시에 “반도체 소자의 전기적 성능을 설계하는 공정”이다. 소자 구조가 작아질수록 도핑 프로파일의 작은 변화도 전류, 누설, 문턱전압에 크게 영향을 주기 때문에 확산공정의 제어는 더욱 중요해진다.

확산공정은 CMOS 내부의 서로 다른 도핑 영역을 형성하고 전기적 특성을 조절하는 기반 공정이다.

2. CMOS 트랜지스터의 도핑 프로파일

 CMOS 트랜지스터 단면을 보면 하나의 도핑 농도만 존재하지 않는다. 웰, 소스, 드레인, 채널, LDD, 콘택 영역은 서로 다른 목적을 가지며, 그에 따라 도핑 농도와 깊이도 달라진다. 강의자료의 CMOS 트랜지스터 도핑 프로파일 그림은 Rsource, Rdrain, Rcontact, Rchannel, LDD가 함께 표시된 구조를 통해 도핑이 저항 성분과 직접 연결된다는 점을 보여준다.

 예를 들어 소스와 드레인의 저항이 너무 크면 전류가 흐를 때 전압 강하가 커지고, 트랜지스터가 충분한 전류를 내지 못한다. 강의자료에서는 Rsource와 Rcontact의 합이 Rchannel의 10% 이하가 되어야 한다는 기준을 제시한다. 이는 채널에서 제어되는 전류 특성이 소스·드레인·콘택 저항에 의해 과도하게 손실되지 않아야 한다는 의미이다.

도핑 영역	역할	도핑 제어가 중요한 이유
Well	NMOS 또는 PMOS가 형성될 바탕 영역이다.	소자의 바디 전위, 접합 구조, 문턱전압에 영향을 준다.
Source/Drain	전류가 들어오고 나가는 고농도 도핑 영역이다.	저항을 낮춰 전류 구동 능력을 확보해야 한다.
Channel	게이트 전압에 의해 전류 흐름이 제어되는 영역이다.	도핑 농도가 문턱전압, 이동도, 누설전류에 영향을 준다.
LDD	드레인 근처 전계 집중을 줄이기 위한 저농도 도핑 영역이다.	hot carrier와 신뢰성 문제를 완화한다.
Contact 영역	금속 배선과 반도체가 접촉하는 영역이다.	콘택 저항을 낮추기 위해 고농도 도핑이 필요하다.

 채널 영역은 소스/드레인과 다르게 무조건 고농도 도핑하면 좋지 않다. 채널 도핑 농도가 높아지면 문턱전압을 조절할 수 있지만, 이동도가 낮아지고 접합 전계가 커질 수 있다. 반대로 채널 도핑이 너무 낮으면 짧은 채널 효과나 펀치쓰루가 발생하기 쉽다.
 LDD는 드레인 근처의 전계를 완화하기 위해 사용된다. 고농도 드레인이 채널 바로 옆에 형성되면 전계가 급격히 집중되어 hot carrier가 발생하고 산화막 신뢰성이 저하될 수 있다. LDD는 낮은 농도의 드레인 확장 영역을 두어 전계 분포를 완만하게 만든다.

도핑 프로파일은 트랜지스터의 저항 성분, 전계 분포, 문턱전압을 함께 결정한다.

3. 실리콘 도핑에 사용하는 불순물

 실리콘은 4족 원소이므로, 5족 또는 3족 원소를 도핑하여 전자 또는 정공 농도를 조절한다. 5족 원소는 실리콘보다 원자가전자가 하나 많아 전자를 제공하고, 3족 원소는 실리콘보다 원자가전자가 하나 적어 정공을 만든다.

도핑 종류	대표 원소	역할	특징
n형 도핑	P, As, Sb	전자를 제공하는 도너 역할을 한다.	소스/드레인, n-well, n형 접합 형성에 사용된다.
p형 도핑	B	정공을 만드는 억셉터 역할을 한다.	p-well, p형 소스/드레인, 채널 조절에 사용된다.

 인(P), 비소(As), 안티몬(Sb)은 5족 원소이므로 실리콘 격자에 들어가면 여분의 전자를 제공한다. 붕소(B)는 3족 원소이므로 전자가 부족한 상태를 만들고, 이것이 정공처럼 동작한다.
 알루미늄(Al)과 갈륨(Ga)도 3족 원소이지만, 강의자료에서는 선택적 도핑을 위한 마스크 내부로 확산이 잘 진행되는 문제가 있어 사용이 어렵다고 설명한다. 즉, 도펀트는 단순히 “몇 족 원소인가”만으로 선택하지 않는다. 확산속도, 마스크 선택성, 활성화 특성, 독성, 공정 제어성을 함께 고려해야 한다.

💡 도펀트 선택의 핵심
 도펀트는 전기적으로 n형 또는 p형을 만드는 역할뿐 아니라, 확산속도와 공정 제어성까지 고려해 선택한다. 같은 p형 또는 n형 도펀트라도 확산계수와 고체 용해도, 활성화 특성이 다르면 최종 도핑 프로파일이 달라진다.

5족 원소는 전자를 제공하고, 3족 원소는 정공을 만들어 실리콘의 전기적 특성을 바꾼다.

4. 확산공정의 기본 구조: 프리데포지션과 드라이브인

 확산공정은 원하는 접합깊이와 도핑 농도 프로파일을 만들기 위해 보통 두 단계로 나누어 진행한다. 첫 번째는 불순물을 표면에 공급하는 프리데포지션(Predeposition)이고, 두 번째는 공급을 차단한 뒤 내부로 확산시키는 드라이브인(Drive-in)이다.

확산공정의 기본 흐름
1. 프리데포지션 (Predeposition)
2. 드라이브인 (Drive-in)

단계	의미	핵심 역할
프리데포지션	표면에 고농도 불순물층을 형성하는 단계이다.	총 도즈 또는 표면 농도를 결정한다.
드라이브인	외부 공급을 차단하고 고온에서 불순물을 내부로 확산시키는 단계이다.	접합깊이와 최종 농도 프로파일을 조절한다.

4.1  프리데포지션

 프리데포지션은 실리콘 표면에 고농도의 불순물을 공급하는 단계이다. 기체상 도핑가스, 고체 도핑 소스, 또는 고농도 에피층을 이용해 표면에 불순물을 공급할 수 있다. 이때 표면 농도는 일반적으로 해당 온도에서 실리콘이 받아들일 수 있는 최대 농도인 고체 용해도 한계(Solid solubility limit)에 가까워진다.

 프리데포지션을 “도즈를 정하는 단계”로 이해하면 좋다. 표면에 얼마나 많은 불순물을 공급했는지가 이후 드라이브인에서 내부로 퍼질 총 불순물 양 Q를 결정한다.

4.2  드라이브인

 드라이브인은 외부 불순물 공급을 차단한 뒤, 이미 공급된 불순물을 고온에서 실리콘 내부로 더 깊게 확산시키는 단계이다. 이때 새 불순물이 추가로 들어오는 것이 아니라, 프리데포지션에서 들어간 불순물이 깊이 방향으로 재분포된다.

 따라서 프리데포지션이 “얼마나 넣을 것인가”를 결정한다면, 드라이브인은 “얼마나 깊게 퍼뜨릴 것인가”를 결정한다.

프리데포지션은 표면 농도와 도즈를 정하고, 드라이브인은 접합깊이를 조절한다.

5. 확산공정과 이온주입공정의 차이

 과거에는 확산공정이 도핑의 중심 기술이었다. 그러나 현대 CMOS 공정에서는 대부분 이온주입공정(Ion implantation)이 사용된다. 이유는 확산공정만으로는 낮은 도핑 농도, 얕은 접합, 정밀한 dose 제어를 구현하기 어렵기 때문이다.

 강의자료에서는 확산공정이 PH₃, B₂H₆, AsH₃ 같은 독성기체를 사용할 수 있어 환경·안전 문제가 있고, 고체 용해도 한계에서의 도핑 농도만 가능해 낮은 농도 구현이나 문턱전압 조절에 한계가 있다고 설명한다. 1970년대 이온주입공정이 개발되면서 predeposition dose를 정밀하게 조절할 수 있게 되었고, 오늘날 대부분의 CMOS 공정에서 이온주입이 사용된다.

구분	확산공정	이온주입공정
도핑 방식	고온에서 농도구배에 의해 불순물을 확산시킨다.	가속된 이온을 실리콘에 직접 주입한다.
농도 제어	고체 용해도와 확산 조건에 크게 의존한다.	주입 dose로 정밀하게 제어할 수 있다.
깊이 제어	고온 확산 시간과 온도에 의해 결정된다.	주입 energy와 후열처리 조건으로 제어한다.
장점	여러 웨이퍼를 동시에 처리할 수 있고 공정 구조가 비교적 단순하다.	저농도·고농도·얕은 접합 제어가 정밀하다.
한계	독성가스, 고온공정, 정밀 제어 한계가 있다.	결정 손상이 발생하고 후열처리가 필요하다.

 이온주입은 가속된 높은 에너지를 가진 이온을 사용하므로 실리콘 결정격자에 손상을 만든다. 따라서 이온주입 후에는 열처리를 통해 손상을 회복하고, 도펀트를 전기적으로 활성화해야 한다. 하지만 이 열처리 동안 도펀트가 다시 확산될 수 있다.
 즉, 현대 공정에서 확산공정 자체가 도핑의 주된 방식은 아니더라도, 열처리 중 도펀트가 이동하는 현상은 여전히 매우 중요하다. 특히 얕은 접합을 유지해야 하는 미세 CMOS에서는 이 후속 확산이 소자 특성을 크게 바꿀 수 있다.

⚠️ 현대 공정에서 확산을 계속 배워야 하는 이유
 도핑의 주공정이 이온주입으로 바뀌었더라도, 이온주입 후 어닐링, 산화, 박막증착 같은 고온 공정에서 도펀트 확산이 계속 발생한다. 따라서 확산 이론은 여전히 접합깊이와 도핑 프로파일 제어의 핵심이다.

이온주입은 정밀한 dose 제어가 가능하지만 결정 손상과 후열처리 중 확산을 함께 고려해야 한다.

6. pn 접합과 접합깊이

 확산공정을 통해 기판과 반대 극성의 불순물을 넣으면 pn 접합이 형성된다. 예를 들어 n형 실리콘 기판에 p형 불순물인 붕소를 확산시키면, 표면 가까운 영역은 p형이 되고 내부에는 기존 n형 영역이 남는다.

 이때 접합은 “불순물이 조금이라도 도달한 가장 깊은 위치”가 아니다. p형 불순물 농도와 n형 배경 도핑 농도가 같아지는 위치, 즉 순 불순물 농도가 0이 되는 위치에서 전기적으로 pn 접합이 형성된다.

접합깊이의 정의
NA = ND 가 되는 위치 = xj 또는 순 도핑 농도 = p형 도핑 농도 - n형 배경 도핑 농도
즉, 순 도핑 농도 = 0 이 되는 위치가 접합깊이 xj

 강의자료의 pn 접합 형성 그림은 n형 기판에 p형 불순물이 확산될 때, p형 불순물 분포 곡선과 n형 배경 농도선이 만나는 지점이 xj가 된다는 것을 보여준다. 로그 스케일에서 보면 표면 농도는 높고 깊이 방향으로 감소하며, 어느 깊이에서 배경 농도와 같아진다.

 접합깊이는 소자 특성과 직접 연결된다. 접합이 너무 얕으면 저항이 커질 수 있고, 너무 깊으면 채널길이 감소, 접합 capacitance 증가, 펀치쓰루 위험 증가로 이어질 수 있다.

접합깊이 xj는 도펀트 농도와 기판 배경 농도가 같아지는 위치에서 결정된다.

7. 고체 용해도와 전기적 활성화

 고체 용해도(Solid solubility)는 상변화 없이 실리콘 결정 안에 주입할 수 있는 불순물의 최대 농도를 의미한다. 불순물이 실리콘 안에 무한히 많이 들어갈 수 있는 것은 아니다. 온도와 원소 종류에 따라 결정 안에서 안정적으로 존재할 수 있는 농도의 한계가 있다.

요인	고체 용해도와 활성화에 미치는 영향
불순물 종류	B, P, As, Sb마다 실리콘 내 용해도와 확산속도가 다르다.
온도	온도가 높아지면 일반적으로 고체 용해도가 증가한다.
결정 상태	결함, 응력, 손상, 클러스터 형성 여부가 전기적 활성화에 영향을 준다.

 하지만 실리콘 안에 불순물이 들어갔다고 해서 모두 전기적으로 활성화되는 것은 아니다. 도펀트가 자유전자나 정공 생성에 기여하려면 실리콘 결정격자의 적절한 위치, 주로 치환형 위치에 들어가야 한다. 일부 불순물은 클러스터를 형성하거나 비활성 상태로 남아 전하 운반자 생성에 기여하지 못할 수 있다.
 강의자료에서도 주입한 불순물이 모두 활성화되지는 않으며, 일부 비율만 자유전자와 자유정공으로 기여할 수 있다고 설명한다. 따라서 도핑에서 중요한 것은 총 불순물 농도뿐 아니라 전기적으로 활성화된 도펀트 농도이다.

고체 용해도는 불순물 주입 가능 한계이고, 전기적 활성화는 실제 전하 운반자 생성에 기여하는 정도이다.

8. 확산의 기본 개념

 확산은 농도 차이에 의해 물질이나 입자가 이동하는 현상이다. 농도가 높은 곳에서 낮은 곳으로 입자가 이동하면서 시간이 지나면 농도 차이가 완화된다. 물속에 푸른색 잉크를 떨어뜨렸을 때 잉크가 주변으로 퍼지는 현상이 대표적인 예이다.

 개별 입자는 무작위 열운동을 한다. 하지만 전체적으로 보면 농도가 높은 영역에서 낮은 영역으로 더 많은 입자가 이동한다. 이것이 확산의 방향성을 만든다. 실리콘 내부의 도펀트도 고온에서 열에너지를 받아 이동하며, 표면의 고농도 불순물층에서 내부의 저농도 영역으로 확산된다.

 확산이 얼마나 잘 일어나는지는 확산계수(Diffusion coefficient, D)로 표현한다. 확산계수는 온도에 매우 민감하며, 온도가 높아질수록 도펀트의 이동이 급격히 빨라진다.

📌 확산을 이해하는 기본 관점
 확산은 “고농도에서 저농도로 이동하는 경향”과 “온도에 의해 원자 이동성이 증가하는 현상”이 결합된 것이다. 따라서 확산공정에서는 농도구배, 확산계수, 시간, 온도가 모두 중요하다.

잉크가 물속에서 퍼지는 현상처럼, 도펀트도 농도구배와 열운동에 의해 실리콘 내부로 이동한다.

9. Fick의 제1법칙

 Fick의 제1법칙은 확산에 의한 유량, 즉 flux가 농도구배에 비례한다는 법칙이다. 농도구배가 클수록, 그리고 확산계수 D가 클수록 단위 면적당 이동하는 불순물 원자 수가 많아진다.

Fick의 제1법칙
Fx = -D ∂C(x,t)/∂x
Fx : 확산 flux, 단위 면적당 이동하는 원자 수
D : 확산계수
C : 불순물 농도
x : 위치
t : 시간

 식에 음수 부호가 붙는 이유는 확산이 농도가 높은 곳에서 낮은 곳으로 진행되기 때문이다. 농도 C가 x 방향으로 감소하고 있다면 ∂C/∂x는 음수가 되고, flux는 양의 x 방향으로 나타난다.

 이 식은 열적산화공정에서 산화제가 SiO₂ 내부를 확산할 때도 사용되었고, 확산공정에서는 도펀트가 실리콘 내부로 이동할 때도 사용된다. 즉, Fick의 제1법칙은 반도체 공정에서 물질 이동을 설명하는 기본 식이다.

정리 농도구배가 클수록 확산 flux가 커진다. 확산계수 D가 클수록 확산 flux가 커진다. 온도가 높을수록 D가 커져 확산이 빨라진다.

Fick의 제1법칙은 농도구배가 클수록 확산 유량이 커진다는 관계를 설명한다.

10. Fick의 제2법칙

 Fick의 제1법칙이 “현재 농도구배가 있을 때 얼마나 흐르는가”를 설명한다면, Fick의 제2법칙은 “시간이 지나면서 농도 분포가 어떻게 변하는가”를 설명한다.

 확산 제2법칙은 제1법칙에 연속성 법칙을 적용해 얻는다. 어떤 작은 부피를 생각했을 때, 들어오는 flux와 나가는 flux가 다르면 그 부피 안의 농도가 시간에 따라 변한다. 이 관계를 미분방정식으로 표현한 것이 Fick의 제2법칙이다.

Fick의 제2법칙 (1차원 D 일정 가정)
∂C/∂t = D * (∂²C/∂x²)
C : 불순물 농도
t : 시간
D : 확산계수
x : 위치

 이 식을 경계조건에 맞게 풀면 실제 확산공정에서의 도핑 농도 프로파일을 구할 수 있다. 반도체 확산공정에서 중요한 경계조건은 크게 두 가지이다. 하나는 표면에서 불순물이 계속 공급되는 무한공급원 조건이고, 다른 하나는 총 불순물 양이 고정된 제한공급원 조건이다.

경계조건	해당 공정	농도 분포
무한공급원	프리데포지션	erfc, 보완오차함수 형태
제한공급원	드라이브인	Gaussian, 정규분포형 형태

Fick 제2법칙은 시간에 따라 도펀트 농도 분포가 어떻게 변하는지 계산하는 기본 방정식이다.

11. 무한공급원 확산 : 프리데포지션

 프리데포지션은 외부에서 불순물이 계속 공급되는 조건이다. 표면에 도핑가스가 지속적으로 공급되거나, 고농도 도핑층이 표면에 존재하여 표면 농도가 일정하게 유지되는 경우에 해당한다.

무한공급원 확산의 경계조건
C(0,t) = Cs C(∞,t) = 0
Cs : 표면 농도 프리데포지션에서 Cs는 보통 고체 용해도 한계에 가까움

 이 조건에서 Fick의 제2법칙을 풀면 농도 분포는 보완오차함수, 즉 erfc 형태가 된다.

프리데포지션 농도 분포
C(x,t) = Cs erfc[x / 2√(Dt)]
Cs : 일정하게 유지되는 표면 농도
D : 확산계수
t : 확산 시간
√Dt : 확산이 진행되는 대표 길이 척도

 시간이 길어질수록 도펀트는 더 깊이 확산된다. 그러나 표면 농도는 계속 Cs로 유지된다. 이것이 무한공급원 확산의 핵심이다. 강의자료의 그래프에서도 시간이 증가할수록 농도 곡선이 더 깊은 방향으로 이동하지만, 표면 농도는 일정하게 유지되는 형태를 보여준다.

 프리데포지션에서 중요한 것은 표면 농도와 확산 시간, 그리고 확산계수이다. 표면 농도가 높고, 온도가 높아 D가 크고, 시간이 길어지면 도펀트는 더 깊게 들어간다.

무한공급원 확산에서는 표면 농도가 일정하게 유지되고 시간이 지날수록 접합깊이가 깊어진다.

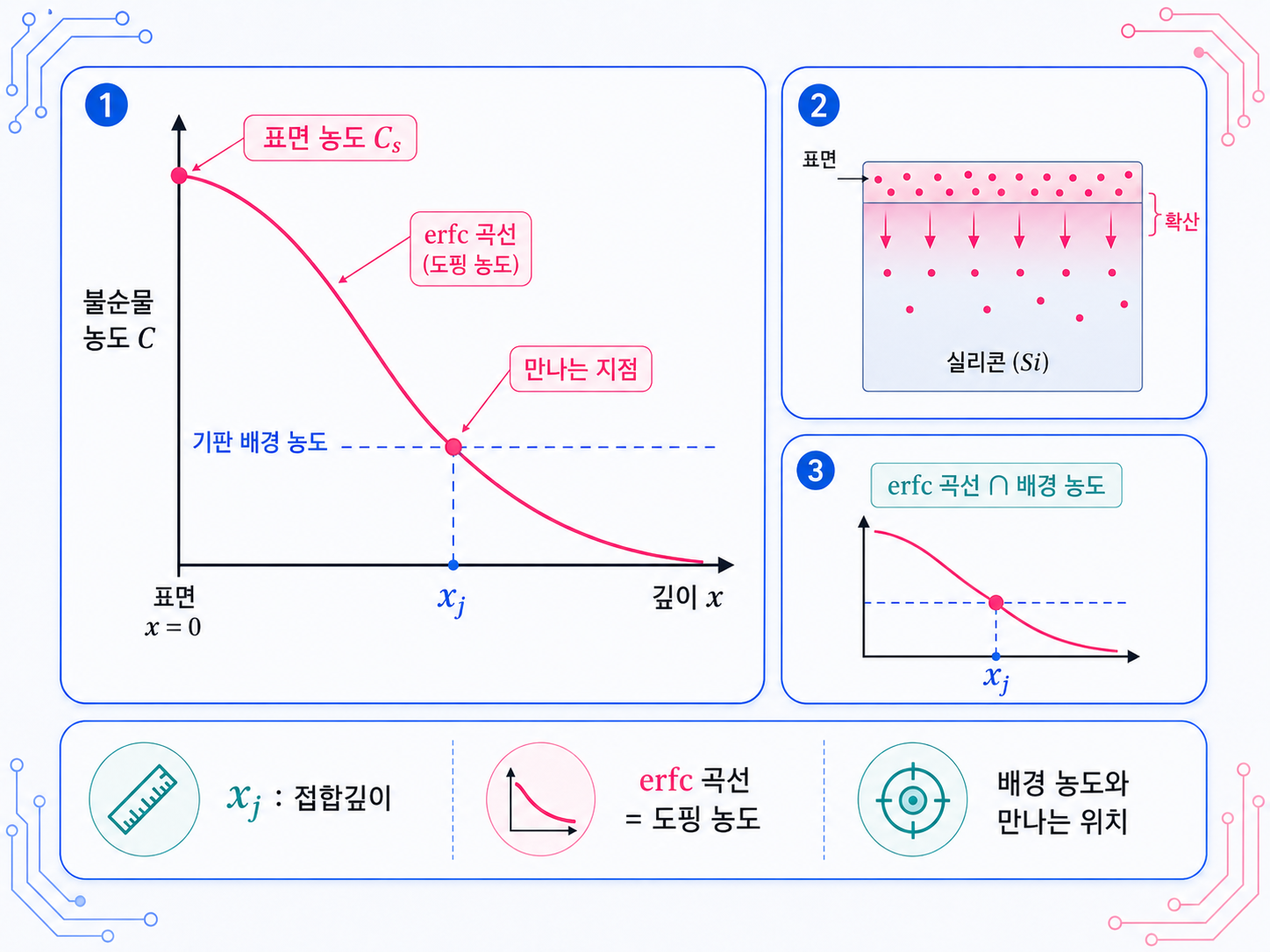

12. 프리데포지션에서 접합깊이 계산

 프리데포지션 조건에서 접합깊이 xj는 도핑 농도가 배경 농도와 같아지는 위치이다. n형 기판에 p형 도펀트를 확산시키는 경우, p형 도펀트 농도 곡선이 n형 배경농도와 만나는 지점이 pn 접합이 된다.

프리데포지션에서 접합깊이 관계
Nbackground = Cs erfc[xj / 2√(Dt)]
xj : junction depth
Cs : 표면 농도
D : 확산계수
t : 확산 시간

요인	접합깊이에 미치는 영향
Cs 증가	더 깊은 위치까지 배경농도 이상을 유지할 수 있어 접합깊이가 증가할 수 있다.
D 증가	확산이 빨라져 접합깊이가 증가한다.
t 증가	확산 시간이 길어져 접합깊이가 증가한다.
배경농도 증가	도핑 농도 곡선과 더 얕은 위치에서 만나 접합깊이가 감소할 수 있다.

 따라서 접합깊이는 도펀트 공급량만으로 결정되지 않는다. 기판의 배경 도핑 농도도 중요하다. 같은 확산 조건이라도 배경 농도가 높은 기판에서는 도펀트 농도 곡선이 더 빨리 배경 농도와 만나기 때문에 접합깊이가 얕아질 수 있다.

프리데포지션에서 xj는 erfc 농도 곡선이 기판 배경 농도와 만나는 위치이다.

13. 총 불순물 주입량 Q

 확산공정에서는 표면 농도와 접합깊이뿐 아니라, 웨이퍼 내부에 총 몇 개의 불순물 원자가 들어갔는지도 중요하다. 이를 총 불순물 주입량 또는 dose Q라고 한다. Q는 농도 프로파일 아래 면적을 의미하며, 단위는 보통 atoms/cm²이다.

총 불순물 주입량
Q = ∫₀∞ C(x,t) dx
무한공급원 확산에서 Q ≈ 2Cs√(Dt/π)

 이 식에서 Q는 Cs에 비례하고, √D와 √t에 비례한다. 즉, 표면 농도가 높을수록, 확산계수가 클수록, 확산 시간이 길수록 총 주입량은 증가한다.

 중요한 점은 프리데포지션에서 결정된 Q가 이후 드라이브인 공정에서 그대로 사용된다는 것이다. 드라이브인에서는 새 불순물이 추가로 공급되지 않는다. 따라서 프리데포지션에서 정해진 농도 프로파일의 면적, 즉 Q가 드라이브인 동안 보존되고, 그 Q가 더 넓은 깊이 방향으로 재분포된다.

🔑 Q의 의미
 Q는 단위 면적당 웨이퍼 안에 들어간 전체 도펀트 원자 수이다. 프리데포지션에서는 Q를 결정하고, 드라이브인에서는 이 Q를 유지한 채 농도 분포를 넓게 퍼뜨린다.

농도 프로파일의 아래 면적이 총 불순물 주입량 Q이며, 드라이브인 동안 Q는 보존된다.

14. 확산계수와 온도 의존성

 확산계수 D는 도펀트가 실리콘 내부에서 얼마나 잘 이동하는지를 나타내는 값이다. D는 온도에 매우 민감하며, 일반적으로 Arrhenius 식으로 표현된다.

확산계수의 Arrhenius 관계
D = D0 exp(-EA / kT)
D0 : 전지수 인자
EA : 활성화에너지
k : 볼츠만 상수
T : 절대온도, K

 온도가 올라가면 exp(-EA/kT) 값이 커지므로 확산계수 D가 급격히 증가한다. 따라서 같은 시간 동안 공정을 진행해도 온도가 높으면 도펀트가 훨씬 깊게 확산된다.

 불순물 종류에 따라서도 확산계수는 크게 다르다. B, P, As, Sb는 확산 메커니즘과 활성화에너지가 다르므로 같은 온도에서도 확산속도가 다르게 나타난다. 강의자료의 확산계수 그래프에서는 fast diffuser와 slow diffuser가 구분되며, 원소에 따라 실리콘 내 확산계수가 크게 차이날 수 있음을 보여준다.

요소	확산계수에 미치는 영향
온도	온도가 높아질수록 D가 지수함수적으로 증가한다.
불순물 종류	B, P, As, Sb 등 원소마다 확산 메커니즘과 D가 다르다.
결정 결함	공공, 간극, 손상, 응력 등이 확산 경로에 영향을 준다.
전기적 상태와 농도	고농도 도핑에서는 단순한 일정 D 가정이 맞지 않을 수 있다.

확산계수는 온도와 도펀트 종류에 따라 크게 달라지며, 접합깊이 제어의 핵심 변수이다.

15. 제한공급원 확산: 드라이브인

 드라이브인은 외부 불순물 공급을 차단한 상태에서 진행되는 확산이다. 따라서 총 불순물 양 Q는 일정하게 유지되고, 시간에 따라 농도 프로파일만 넓게 퍼진다. 이 조건을 제한공급원 확산(Limited source diffusion)이라고 한다.

드라이브인 농도 분포
C(x,t) = Q / √(πDt) × exp[-x² / 4Dt]
Q : 프리데포지션에서 결정된 총 주입량
D : 드라이브인 온도에서의 확산계수
t : 드라이브인 시간

 이 식은 Gaussian 형태를 가진다. 드라이브인 시간이 길어질수록 프로파일은 깊이 방향으로 넓게 퍼진다. 하지만 새 불순물이 공급되지 않으므로 농도곡선 아래 면적은 계속 Q로 유지된다. 대신 표면 농도는 점차 낮아진다.

드라이브인에서의 변화	설명
총 주입량 Q	프리데포지션에서 결정된 값이 유지된다.
표면 농도	시간이 지날수록 낮아진다.
프로파일 폭	시간이 지날수록 넓어진다.
접합깊이	일반적으로 더 깊어질 수 있지만, 표면 농도 감소도 함께 고려해야 한다.

 강의자료의 드라이브인 그래프는 t₁, t₂, t₃로 시간이 증가할수록 농도 곡선이 낮아지고 넓어지는 모습을 보여준다. 각 곡선 아래 면적은 동일하며, 이는 총 주입량 Q가 보존된다는 의미이다.

드라이브인에서는 총 도즈 Q가 유지되며, 시간이 지날수록 표면 농도는 낮아지고 확산 깊이는 증가한다.

16. 드라이브인과 접합깊이

 드라이브인 공정에서 접합깊이는 Gaussian 농도 분포가 기판 배경농도와 만나는 지점에서 결정된다. 시간이 길어지면 도펀트가 더 깊게 퍼져 접합깊이가 증가할 수 있다. 하지만 동시에 표면 농도는 낮아진다.

 만약 드라이브인을 너무 오래 진행하여 표면 농도 자체가 배경농도보다 낮아지면, 표면 근처에서도 반대 극성의 도핑 농도가 충분하지 않아 접합이 제대로 형성되지 않을 수 있다. 강의자료에서도 실리콘 표면에서의 불순물 농도가 계속 낮아지고, 기판 농도보다 낮아지면 접합이 형성되지 않을 수도 있다고 설명한다.

드라이브인 시간	결과
너무 짧음	접합깊이가 얕아 목표 깊이에 도달하지 못한다.
적절함	원하는 접합깊이와 농도 프로파일이 형성된다.
너무 김	접합이 너무 깊어지고 표면 농도가 낮아져 소자 특성이 저하될 수 있다.

 특히 미세 CMOS에서는 얕은 접합이 중요하다. 접합이 깊어지면 소스/드레인 영역이 채널 방향으로도 확산되어 유효 채널길이를 줄일 수 있고, 접합 capacitance도 증가할 수 있다. 따라서 드라이브인 시간과 온도는 매우 정밀하게 관리해야 한다.

드라이브인은 접합깊이를 조절하지만, 과도하면 표면 농도 감소와 깊은 접합 문제를 유발할 수 있다.

17. 단계별 연속확산과 Thermal Budget

 실리콘 웨이퍼는 확산공정 이후에도 여러 고온 공정을 거친다. 예를 들어 산화막 성장, 이온주입 후 어닐링, 박막증착, 후속 열처리 등이 있다. 이러한 고온 공정에서는 의도하지 않은 추가 확산이 발생할 수 있다.

 이 누적 효과를 고려하기 위해 열처리량(Thermal budget) 개념을 사용한다. 확산 정도는 보통 Dt의 곱으로 표현할 수 있고, 여러 고온 공정을 거치면 각 단계의 확산 효과를 합산해 생각할 수 있다.

누적 열처리량
Dteff = D1t1 + D2t2 + D3t3 + ...
D : 각 온도에서의 확산계수
t : 해당 온도에서 머문 시간

 여기서 중요한 점은 D가 온도에 지수적으로 의존한다는 것이다. 짧은 시간이라도 매우 높은 온도에서 진행되는 공정은 큰 thermal budget을 만들 수 있다. 반대로 낮은 온도에서 긴 시간을 보내더라도 D가 작으면 확산 효과가 제한적일 수 있다.

 확산공정에서 원하는 접합깊이를 만들었더라도, 후속 고온공정에서 도펀트가 더 확산되면 최종 접합깊이는 달라진다. 따라서 공정 설계에서는 한 단계의 확산만 보는 것이 아니라 전체 공정 흐름에서 누적되는 열처리량을 함께 고려해야 한다.

❗ Thermal Budget이 중요한 이유
 미세 공정에서는 접합깊이의 작은 변화도 채널길이, 누설전류, 문턱전압에 영향을 준다. 따라서 확산공정 이후의 산화, 증착, 어닐링까지 포함한 전체 고온 이력을 관리해야 한다.

각 공정의 Dt가 누적되어 최종 도핑 프로파일과 접합깊이를 바꿀 수 있다.

18. 수평확산과 소자 미세화 문제

 지금까지 설명한 확산은 주로 깊이 방향, 즉 1차원 수직확산이다. 하지만 실제 반도체 소자는 3차원 구조이며, 도펀트는 수직 방향뿐만 아니라 수평 방향으로도 확산된다. 이를 수평확산(Lateral diffusion)이라고 한다.

 확산공정에서는 원하는 영역만 도핑하기 위해 마스크를 사용한다. 그러나 도펀트는 마스크가 열려 있는 영역 아래로만 완전히 수직으로 내려가지 않고, 마스크 아래쪽으로도 일부 파고든다. 강의자료에서는 수평확산이 수직확산 거리의 약 75~85% 비율을 가질 수 있다고 설명한다.

수평확산 문제	설명
채널길이 감소	소스/드레인 확산 영역이 게이트 아래로 파고들어 유효 채널길이가 줄어든다.
펀치쓰루 위험 증가	소스와 드레인 공핍영역이 가까워져 누설전류가 증가할 수 있다.
중첩 커패시턴스 증가	게이트와 소스/드레인 중첩 영역이 증가하여 속도와 전력 특성에 영향을 준다.
문턱전압 변동	실제 채널 길이와 도핑 분포가 설계와 달라져 VTH가 변할 수 있다.

 소자가 커다랗던 시기에는 수평확산이 몇십 nm 발생해도 상대적으로 영향이 작았다. 하지만 소자가 작아질수록 같은 수평확산 거리도 유효 채널길이의 큰 비율을 차지한다. 그래서 미세 공정에서는 수직확산만이 아니라 수평확산까지 함께 고려해야 한다.
 무한공급 확산에서는 표면 농도가 유지되므로 마스크 아래까지 높은 농도가 파고들 수 있다. 반면 제한공급 확산에서는 총 도즈가 고정되어 있어 같은 방식으로 표면 농도가 마스크 아래까지 유지되지는 않는다. 이 차이도 실제 도핑 프로파일 설계에서 중요하다.

수평확산은 유효 채널길이를 줄이고, 펀치쓰루와 기생 커패시턴스 문제를 유발할 수 있다.

19. 불순물의 결정격자 내 위치

 실리콘 결정 내부에서 불순물은 크게 두 가지 위치에 존재할 수 있다. 하나는 실리콘 원자가 있어야 할 격자 자리를 불순물이 대신 차지하는 치환형 불순물(Substitutional impurity)이고, 다른 하나는 실리콘 원자 사이의 빈 공간인 간극 자리에 들어가는 침입형 불순물(Interstitial impurity)이다.

구분	의미	전기적·확산적 의미
치환형 불순물	실리콘 원자가 있던 격자 자리를 불순물이 대신 차지한다.	전기적으로 활성화된 도펀트는 대부분 치환형 위치에 있어야 한다.
침입형 불순물	실리콘 원자 사이의 빈 공간, 즉 간극 자리에 위치한다.	작은 원자나 일부 금속 불순물은 침입형으로 빠르게 이동할 수 있다.

 도펀트가 단순히 실리콘 안에 존재한다고 해서 원하는 전기적 특성이 생기지는 않는다. 예를 들어 B나 P가 실리콘 격자 안에 들어가더라도 적절한 위치에 자리 잡지 못하거나 클러스터를 형성하면 전기적으로 비활성 상태가 될 수 있다.
 따라서 도핑 공정에서는 불순물의 총 농도, 위치, 활성화 상태를 함께 고려해야 한다. 이온주입 후 어닐링이 필요한 이유도 이와 연결된다. 주입된 도펀트가 치환형 위치에 자리 잡고 실리콘 결정 손상이 회복되어야 도펀트가 실제 전자 또는 정공 공급원으로 작동한다.

불순물의 격자 내 위치는 전기적 활성화와 확산속도를 함께 결정한다.

20. 불순물 확산 메커니즘

 실리콘 결정에서 불순물은 결정격자 내 결함을 통해 이동한다. 대표적인 확산 메커니즘은 공공 확산, 간극 확산, 복합 확산이다.

대표적인 확산 메커니즘
1. 공공 확산 (Vacancy diffusion)
2. 간극 확산 (Interstitial diffusion)
3. 복합 확산 (Interstitialcy mechanism)

20.1  공공 확산

 공공(Vacancy)은 원자가 있어야 할 자리가 비어 있는 결함이다. 치환형 불순물은 주변의 공공으로 이동하면서 확산될 수 있다. 원자가 열에너지에 의해 진동하고, 빈 격자 자리가 존재하면 불순물 원자가 그 자리로 이동한다.

공공 확산이 잘 일어나는 조건	설명
공공 농도 증가	이동 가능한 빈자리가 많아져 확산이 쉬워진다.
온도 증가	원자 진동과 공공 생성이 증가한다.
활성화에너지 충족	불순물이 격자 자리로 이동할 수 있는 에너지가 필요하다.

 As와 Sb는 주로 치환형, 공공형 확산과 관련된다. 이들은 상대적으로 큰 원자이므로 침입형으로 빠르게 이동하기보다는 공공과 결합한 이동이 중요하게 작용한다.

20.2  간극 확산

 간극(Interstitial site)은 원자와 원자 사이의 빈 공간이다. 작은 불순물 원자는 이 간극 사이를 이동하면서 확산할 수 있다. 간극은 결정 구조 안에 항상 존재하므로 공공이 새로 만들어질 필요가 없고, 경우에 따라 상대적으로 빠른 확산속도를 보일 수 있다.

 Na, Li 같은 작은 원자는 침입형 또는 복합형 확산을 할 수 있다. 이런 불순물은 실리콘 내부에서 빠르게 이동할 수 있기 때문에 오염 관리 관점에서도 중요하다.

20.3  복합 확산

 복합 확산은 간극에 있던 불순물이 실리콘 원자의 정규 격자 자리로 이동하거나, 격자 원자를 밀어내며 다시 간극을 통해 이동하는 방식이다. 이를 Interstitialcy mechanism이라고도 한다. 이동거리가 결정격자 거리의 일부에 해당하며, 공공과 결합하여 일어나기도 한다.

불순물	주요 확산 메커니즘
As, Sb	치환형, 공공형 확산
B, P	치환형, 복합형 확산
Na, Li	침입형, 복합형 확산

 확산 메커니즘은 확산계수와 온도 의존성을 결정한다. 따라서 도펀트 종류가 바뀌면 같은 온도와 시간에서도 확산 깊이가 크게 달라질 수 있다. 강의자료에서는 다양한 원소의 확산계수가 온도에 따라 달라지며, 원소에 따라 큰 차이를 보일 수 있음을 제시한다.

불순물은 공공, 간극, 복합 메커니즘을 통해 이동하며, 도펀트 종류에 따라 지배적인 확산 경로가 달라진다.

21. 확산장비

 확산공정은 열적산화공정과 유사하게 전기로(Furnace) 형태의 장비에서 수행된다. 웨이퍼를 여러 장 동시에 로딩하고, 고온에서 불순물 소스를 액체 또는 기체 형태로 주입하여 확산을 진행한다.

구성	역할
석영 튜브	고온 확산 반응이 진행되는 반응 공간이다.
웨이퍼 보트	여러 웨이퍼를 일정 간격으로 고정한다.
가스 공급계	도핑 가스 또는 운반 가스를 공급한다.
가열부	확산에 필요한 고온을 일정하게 유지한다.
배기 시스템	반응 부산물과 잔류 가스를 제거한다.

 확산장비는 여러 웨이퍼를 동시에 처리할 수 있어 생산성 측면에서 장점이 있다. 하지만 고온 공정이기 때문에 웨이퍼 간 균일도, 가스 흐름, 온도 균일도, 도핑가스 안전성, 오염 관리가 중요하다.
 특히 확산공정에서 사용하는 일부 도핑가스는 독성이 매우 강하다. 따라서 실제 공정에서는 가스 공급계, 배기, 스크러버, 누출 감지, 작업 안전 관리가 필수적이다.

확산공정은 전기로 형태의 장비에서 고온과 도핑가스를 이용해 여러 웨이퍼를 동시에 처리한다.

22. 강의 흐름에서 보충해야 할 핵심 연결

22.1  왜 도핑 프로파일이 중요한가?

 트랜지스터 성능은 단순히 도핑이 되었는지 여부가 아니라 도핑 농도와 깊이 분포에 의해 결정된다. 소스/드레인 저항, 채널 문턱전압, LDD 전계 완화, 접촉저항, 접합 capacitance가 모두 도핑 프로파일에 의해 달라진다. 따라서 도핑 프로파일은 소자 구조의 전기적 설계도라고 볼 수 있다.

22.2  왜 프리데포지션과 드라이브인을 나누는가?

 프리데포지션은 표면에 불순물을 공급하여 총 도즈 Q를 결정하고, 드라이브인은 그 불순물을 내부로 확산시켜 접합깊이와 농도 분포를 조절한다. 두 단계는 목적이 다르므로 분리해서 이해해야 한다. 프리데포지션은 “얼마나 넣었는가”, 드라이브인은 “어디까지 퍼졌는가”를 결정한다.

22.3  왜 Fick 법칙이 필요한가?

 확산은 농도구배에 의한 이동이다. Fick 제1법칙은 농도구배와 flux의 관계를 설명하고, Fick 제2법칙은 시간에 따른 농도 프로파일 변화를 설명한다. 확산공정에서 접합깊이와 도핑 농도 분포를 계산하려면 Fick 법칙이 필요하다.

22.4  왜 무한공급과 제한공급을 구분하는가?

 프리데포지션은 표면 농도가 일정하게 유지되는 무한공급 조건이고, 드라이브인은 총 도즈가 고정된 제한공급 조건이다. 이 차이 때문에 농도 분포가 각각 erfc 형태와 Gaussian 형태로 달라진다. 두 프로파일은 접합깊이, 표면 농도, 총 도즈 해석 방식이 다르다.

22.5  왜 Thermal Budget이 중요한가?

 확산은 고온에서 계속 진행된다. 확산공정 이후에도 산화, 증착, 어닐링 같은 고온 공정이 있으면 도펀트는 추가로 이동한다. 따라서 최종 접합깊이를 맞추려면 단일 공정 시간이 아니라 전체 공정의 누적 열처리량을 고려해야 한다.

22.6  왜 수평확산이 미세공정에서 중요한가?

 도펀트는 수직으로만 확산되지 않고 마스크 아래로도 퍼진다. 소자가 작아질수록 수평확산은 유효 채널길이 감소, 펀치쓰루, 기생 커패시턴스 증가로 이어져 소자 성능을 크게 바꿀 수 있다. 따라서 확산공정 설계는 1차원 깊이 방향뿐 아니라 3차원 확산까지 고려해야 한다.

22.7  왜 확산 메커니즘이 중요한가?

 도펀트 종류에 따라 공공 확산, 간극 확산, 복합 확산 중 지배적인 이동 경로가 다르다. 이 차이는 확산계수와 활성화에너지를 바꾸고, 결국 같은 온도와 시간에서도 도핑 깊이와 농도 프로파일을 다르게 만든다. 따라서 도펀트 선택은 전기적 역할뿐 아니라 확산 메커니즘까지 함께 고려해야 한다.

23. 이번 강의의 전체 흐름

 이번 7주차 강의는 CMOS 트랜지스터의 도핑 프로파일에서 출발해, 확산공정의 물리적 원리와 실제 공정 제어 요소로 확장된다. 전체 흐름은 다음과 같다.



24. 핵심 개념 정리

핵심 개념	설명
확산공정	농도 차이에 의해 도펀트가 실리콘 내부로 이동하는 도핑 공정이다.
도핑 프로파일	깊이 방향 또는 위치별 불순물 농도 분포이다.
프리데포지션	표면에 고농도 불순물층을 형성하는 확산공정 첫 단계이다.
드라이브인	외부 공급을 차단하고 불순물을 내부로 확산시켜 접합깊이를 조절하는 단계이다.
접합깊이	도핑 농도와 배경 농도가 같아지는 pn 접합 위치이다.
n형 도펀트	P, As, Sb처럼 전자를 제공하는 5족 원소이다.
p형 도펀트	B처럼 정공을 만드는 3족 원소이다.
고체 용해도	상변화 없이 실리콘 안에 녹아들 수 있는 최대 불순물 농도이다.
전기적 활성화	도펀트가 실제로 자유전자 또는 정공 생성에 기여하는 상태이다.
Fick 제1법칙	확산 flux가 농도구배에 비례한다는 법칙이다.
Fick 제2법칙	시간에 따른 농도 분포 변화를 설명하는 확산 방정식이다.
확산계수 D	도펀트가 얼마나 잘 확산되는지를 나타내는 계수이다.
Arrhenius 관계	확산계수가 온도에 지수적으로 의존하는 관계이다.
무한공급원 확산	표면 농도가 일정하게 유지되는 확산이며, 프리데포지션에 해당한다.
erfc profile	무한공급원 확산에서 나타나는 보완오차함수형 농도 분포이다.
총 주입량 Q	단위 면적당 웨이퍼 내부에 들어간 전체 도펀트 원자 수이다.
제한공급원 확산	총 불순물 양이 고정된 확산이며, 드라이브인에 해당한다.
Gaussian profile	제한공급원 확산에서 나타나는 정규분포형 농도 분포이다.
Thermal budget	여러 고온 공정에서 누적되는 확산 효과이다.
수평확산	마스크 아래 방향으로 도펀트가 옆으로 퍼지는 현상이다.
펀치쓰루	소스와 드레인 사이 장벽이 약해져 누설전류가 증가하는 현상이다.
치환형 불순물	실리콘 격자 자리를 대체하여 들어간 불순물이다.
침입형 불순물	실리콘 원자 사이 간극에 위치한 불순물이다.
공공 확산	빈 격자 자리인 vacancy를 통해 불순물이 이동하는 메커니즘이다.
간극 확산	원자 사이 간극을 통해 불순물이 이동하는 메커니즘이다.
복합 확산	치환형과 간극형 이동이 결합된 확산 메커니즘이다.

25. 한 문장 결론

 7주차 강의의 핵심은 확산공정이 농도구배와 고온 열처리를 이용해 실리콘 내부의 도펀트 농도와 접합깊이를 조절하는 공정이며, 프리데포지션과 드라이브인, Fick 법칙, 확산계수, thermal budget, 수평확산을 함께 고려해야 CMOS 트랜지스터의 전기적 특성을 정확히 제어할 수 있다는 것이다.

🧩 최종 정리
 확산공정은 CMOS 도핑 프로파일을 만드는 기초 공정이다. 프리데포지션은 표면 농도와 총 도즈를 결정하고, 드라이브인은 그 도즈를 내부로 확산시켜 접합깊이를 만든다. Fick 제1법칙은 농도구배에 따른 flux를 설명하고, Fick 제2법칙은 시간에 따른 농도 프로파일 변화를 계산한다. 무한공급 조건에서는 erfc 프로파일, 제한공급 조건에서는 Gaussian 프로파일이 나타난다. 하지만 실제 공정에서는 이론적인 1차원 확산뿐 아니라 후속 고온 공정의 thermal budget, 마스크 아래로 진행되는 수평확산, 결정격자 내 공공·간극·복합 확산 메커니즘까지 함께 고려해야 한다.

출처

※ 「K-MOOC」 반도체 공정 입문 강의자료 7주차 확산공정

※ 사용자 제공 7주차 확산공정 정리본
